DVI矩阵切换器
来源：劲浪科技 更新时间：2017-10-16

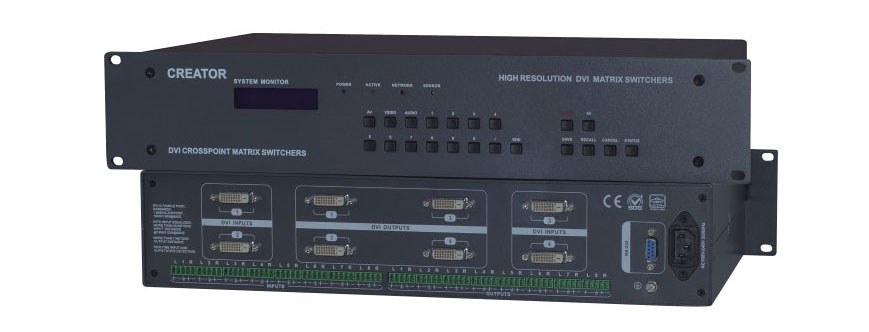

CR-DVI0404数字矩阵是一款全数字高带宽DVI矩阵，支持按键快速切换操作，带有4路视频输入端口和4路视频输出端口，拥有超大容量的输入和输出能力，支持任意输入设置为默认的EDID参数。DVI0404采用新的DVI全数字接口，使图像信号可高保真输出，画面更加清晰。
功能特点:
- 支持4路DVI信号输入，4路DVI信号输出。
- 支持输入端的自适应补偿，将大的输入距离延长至36米。
- 接口带宽1.65Gbps,视频带宽165MHz，完善支持1600X1200@60的分辨率。
- 采用高速数字交换技术，完美解决串扰、重影与拖尾现象。100%真实重现输入信号的视频效果。
- 国内首次集成如此多路的DVI信号交换的矩阵设备，适应DVI信号大规模应用的时代需求。
- 支持快速切换操作。
- 支持视频信号类型：DVI1.0规范中的DVI-D全数字T.M.D.S信号。
- 视频信号输入、输出端采用全数字DVI-D接口。
- 具有掉电记忆功能带有断电现场保护、LCD液晶显示等功能。
- 具备红外遥控功能和RS-232通信功能。
- 具有网络接口，可通过以太网控制。
- 采用可编程逻辑陈列电路，任意交互切换。
- 信号长距离传输失真补偿技术。
- 支持输入信号状态监测，能实时监测和显示当前各输入通道是否有效的信号接入。
- 支持负载接入状态监测，能实时监测和显示输出通道是否连接有负载。
| DVI0404 | |
| 视频 | |
| 增益 | 0 dB |
| 带宽 | 165MHz, 全数字 |
| 大支持分辨 | 1600x1200@60 |
| 位时钟抖动(Clock Jitter) | <0.15 Tbit |
| 位上升时间(Risetime ) | <0.3Tbit (20%--80%) |
| 位下降时间(Falltime) | <0.3Tbit (20%--80%) |
| 大传输延时 | 5nS(±1nS) |
| 切换速度 | 200 ns(长时间) |
| 信号类型 | DVI 1.0规范中的 DVI-D全数字 T.M.D.S 信号 |
| 视频输入 | |
| 接口 | DVI-D母接口 |
| 信号强度 | T.M.D.S +/- 0.4Vpp |
| 小/大电平 | T.M.D.S 2.9V/3.3V |
| 阻抗 | 50 Ω |
| 输入EDID | 使用系统默认EDID |
| 大直流偏置误差 | 15mV |
| 建议大输入距离 | 小于36米，在1600x1200@60时（推荐使用认证过的DVI专用线材，如Molex TM 的线材） |
| 视频输出 | |
| 接口 | DVI-D母接口 |
| 小/大电平 | T.M.D.S 2.9V/3.3V |
| 阻抗 | 50 Ω |
| 建议大输出距离 | 小于7米，在1600x1200@60时（推荐使用认证过的DVI专用线材，如Molex TM 的线材） |
| 音频信号 | |
| 输入/输出接口 | 5 位3.8mm带栓螺丝接口 |
| 增益 | 0dB |
| 频率响应 | 20 Hz ~ 20 kHz, |
| 总谐波失真+噪声 | 0.03% @ 1 kHz （额定电压下） |
| 信噪比（S/N ） | >90dB |
| 立体声分离度 | >80dB @ 1 kHz |
| 共态抑制比（CMRR） | >75dB @: 20 Hz ~ 20 kHz |
| 信号类型 | 立体声，平衡 或非平衡接法 |
| 阻抗 | 输入：>10 kΩ（平衡或/ 非平衡接法） 输出：50 Ω （非平衡接法）, 100 Ω（ 平衡接法） |
| 大输入电平 | +19.5dBu, （平衡或/ 非平衡接法） |
| 增益误差 | ±0.1dB |
| 大输出电平 | +19.5dBu, （平衡或/ 非平衡接法） |
| 控制种类 | |
| 串行控制接口 | RS-232, 9-针母 D型 接口 |
| 波特率与协议 | 波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位 |
| 串行控制口结构 | 2 = TX, 3 = RX, 5 = GND |
| 以太网控制接口 | RJ-45母接口（可选控制接口配件） TCP/IP |
| 以太网控制协议 | |
| 以太网控制速率 | 自适应10M或100M,全双工或半双工 |
| 控制程序 | 《Switch 2.0》 |
| 规格 | |
| 电源 | 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源 |
| 大功耗 | 大50w |
| 温度 | 储存、使用温度: -20℃ ~ +70°C |
| 湿度 | 储存、使用湿度:10% ~ 90% |
| 机箱尺寸(mm) | 430(L)X260(W)X88 (H) |
| 产品重量 | 约1kg |
| 平均故障间隔时间 | 30,000 小时 |
| 质保 | 1年免费保修,终生维护 |
