视频会议室

　　• 内置高清MCU功能(#)

　　内置MCU容量：支持12M总接入带宽，支持6个高清视频终端+3个语音终端接入;

　　智能接入：支持高清、标清视频和PSTN语音终端混合接入;支持H.323和SIP终端混合接入;不同音视频协议、不同带宽的终端智能接入，会议呈现佳的音视频效果;高清多画面：支持高清6画面，大支持4个会场观看不同的高清多画面模式;丰富的功能：支持多画面、声控切换、摄像机控制、剥夺主席令牌、Lync互通、MiniMCU支持级联和H.239双流等，充分满足中小企业投资小、快速建网、维护成本低等需求。

　　• 图像、声音、数据内容呈现，度高清

　　高清视频：1080p高清晰超大宽频图像、活动图像帧率30fps、720p高清活动图像帧率高达60fps、720p 30fps高清活动双流，端到端超低延迟，配合超大宽频外设，让您轻松体验超常的逼真、微小的细节，进入度高清的“视界”。

　　清澈音质：双声道宽频语音(AAC-LD) 、为您提供震撼的高保真立体声效果;与M210数字阵列MIC结合提供完美的360度全方位语音享受，体验影院级音质。

　　清晰数据：H.239双流应用、1280×1024分辨率、在观看会场画面同时将PPT文档、WORD文档、Flash和动态图像实时传送给远端会场，方便您远程协作。

　　• 良好网络适应性和安全性，打造您的稳定高清

　　网络适应：独有SEC技术，可保视频丢包率高达5%的网络情况下良好流畅的视频图像;专有IRC技术，自动侦测网络业务占用带宽变化情况，智能选择适合各种网络带宽的佳图像分辨率，保持会议良好质量;专利SNP技术，配合业务汇接平台实现公私网、不同私网的穿越。

　　线路备份：E1+IP、2E1+2E1 、PSTN语音备份;会议过程中当主用线路突然故障时，终端将在毫秒级内检测到故障状态，自动启用备份线路，让您的会议无忧进行。

　　安全可靠：H.235信令和媒体流加密、GK注册密码认证、会控密码操作等多重安全措施，保障信息安全。

　　• 丰富、适用业务功能，由您自由掌控

　　主叫呼集：业界首创，通过终端用户预约和召开立即多点视频会议像打电话一样方便易用。

　　文字输入：专有的遥控器中文输入技术，让您自由定义会议。

　　一键会控：用户像使用电视机遥控器一样控制会议，选择电视频道般操控会议。

　　摄像控制：本地、远程控制高清摄像头、摄像头预置位;图像选择一切由您。

　　高清标清：支持16:9与4:3图像混合显示，兼容不同的输出显示设备，自动适应显示设备;更方便实际应用，大的保护现有投资。

　　维护易用：Nlog端到端线路监控，快速定位故障;设备内部环回、线路外部环回、IP网络检测、GK注册检测，支持SNMP、Telnet/SSH、Web远程维护，详细维护日志等工具。

　　丰富的API接口：提供丰富的第三方集成开发API接口，方便客户根据自己的需求融入到已有的系统中。

　　• 人性化的界面和遥控器设计，操作畅通无阻

　　遥控器：小巧简洁，掌心掌控。明确的功能键区域划分，同操作界面风格匹配一致，家族特征明显。

　　用户界面：界面设计遵循简洁性、指引性、全局性、关联性、延展性等五大基本原则。统一的设计元素，风格时尚而不失大气。界面一目了然，功能简洁易用;具备良好的向导性操作特征，人性化的操作思路;全局风格和操作习惯一致，易于掌握和学习;界面功能区域划分明确，操作关系习惯而自然。

　　• 遥控器红外控制信号传递，满足您的灵活部署

　　高清终端支持转发遥控器红外控制信号，用户可使用摄像机遥控器通过高清终端远程遥控摄像机，满足客户对终端与摄像机的灵活部署。

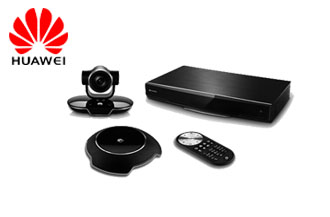

　　ViewPoint 9039S技术参数

　　通信协议

　　多媒体框架协议ITU-T H.323/H.320、IETF SIP

　　视频编解码协议H.264、H.263、H.263+、H.263++、H.261

　　音频编解码协议AAC-LD、HWA-LD、G.722、G.722.1*、G.722.1C*、G.711、G.728、G.729A

　　双流协议ITU-T H.239、BFCP

　　其他通信协议H.221、H.225、H.230、H.231、H.233、H.234、H.235、H.241、H.242、H.243、H.245、H.281、H.283、H.350、H.460、T.140

　　网络传输协议TCP/IP、FTP、FTPS、DHCP、SNMP、Telnet、SSH、HTTP、HTTPS、PPPoE、RTP、RTCP

　　视频特性

　　活动图像分辨率

　　1080p 30fps 低带宽 1Mbps

　　1080i 50/60fps 低带宽 1Mbps

　　720p 50/60fps 低带宽768Kbps

　　720p 30fps 低带宽512Kbps

　　4SIF/4CIF 低带宽256Kbps

　　SIF/CIF 低带宽128Kbps

　　SQCIF/QSIF /QCIF 低带宽 64Kbps

　　数据内容分辨率

　　输入分辨率:

　　DVI-I/VGA接口: VGA(640×480) • 60/75/85fps,SVGA(800×600) 60/75/85fps, XGA(1024×768) 60/75/85fps,WXGA(1280×768) 60fps, WXGA(1280×800) 60fps,SXGA(1280×1024) 60fps, 1366×768 60fps, 1440×90060fps, XGA+(1400×1050) 60fps, 720p 50fps(DVI-I), 720p60fps, 1080i 50/60fps(DVI-I), 1080p 25/30fps(DVI-I)

　　HDMI/YPbPr接口: 720p 50/60fps, 1080i 50/60fps, 1080p25/30fps

　　编解码分辨率: 800*600, 1024*768, 1280*1024, 1280*720,1920*1080(#)

　　输出分辨率: 800*600, 1024*768, 1280*1024, 1280*720,1920*1080(#)

　　其他图像特性

　　双路720p 30fps活动双流，1080p 30fps活动双流 (#)

　　VME活动视频增强(Video Motion Enhancement)

　　图像效果增强(VideoIntensifier)

　　图像前后处理(ViewProcessing)

　　音频特性

　　音频特性

　　AAC-LD立体声

　　低带宽宽频语音(HWA-LD)

　　快速回声消除(AEC)

　　自动噪声抑制(ANS 12db)

　　自动增益控制 (AGC +/-6db)

　　语音清脆化(VoiceClear)

　　语音增强 (AudioEnhancer)

　　稳定安全性

　　网络适应性

　　智能调速(IRC)：根据网络带宽情况智能调整视频编解码带宽、智能选择适合此带宽的佳图像分辨率达到佳通信效果

　　丢包重传：智能探测网络丢包并重传，确保图像、声音质量超强纠错(SEC)：网络丢包智能启动图像、声音纠错确保佳通信效果

　　安全性管理

　　H235信令加密、AES媒体流加密、会议接入密码、会议控制密码、管理员密码、IP地址与号码绑定、H.323 ID与号码绑定

　　接口

　　音频输入接口

　　模拟麦克风输入：2×XLR

　　线路输入：2×RCA(立体声)

　　阵列麦克风输入：1×RJ45(立体声)

　　音频输出接口主输出：2×RCA(立体声) 辅助输出：2×RCA(立体声)

　　视频输入接口

　　2×DVI-I/YPbPr/VGA 1×HD-SDI 1×S-Video/CVBS

　　视频输出接口

　　2×DVI-I/YPbPr/VGA 1×HD-SDI 1×S-Video/CVBS

　　摄像机控制接口2×RS232/RS422 USB接口2×USB 2.0 Host

　　网络接口

　　IP：10/100Base-T、2×RJ45

　　E1(可选)：G.703、G.704、1×RJ45

　　4E1(可选)：G.703、G.704、4×RJ45

　　无线(可选)：WCDMA和CDMA2000 EV-DO

　　PSTN(可选)：模拟电话、1×RJ11

　　带宽

　　IP 64kbps～8Mbps

　　E1 64kbps～2Mbps

　　4E1 64kbps～8Mbps

　　会议体验特性

　　语言

　　简体中文，繁体中文，英语，德语，西班牙语，法国语，挪威语，意大利语，波兰语，俄语，葡萄牙语，匈牙利语，芬兰语，罗马尼亚语，捷克语，瑞典语，阿拉伯语，土耳其语，希腊语，泰语

　　特色功能

　　Microsoft Lync2010TM 和OCS2007R2 融合互通与IMS无缝融合主叫呼集(支持会议预约和立即会议) 支持域名、email注册和呼叫 支持PSTN语音备份 SNP/H.460公私网穿越 辅流锁定 遥控器/web会议控制 WEB触摸点名器功能 WEB图像监控、1080p/720p高清图片快照 动态辅流、活动图像带宽

　　格式调整 高清桌面显示/活动图像 16:9和4:3显示模式适配和转换

　　画中画：1/16画面大小、位置可选 二、三分屏显示 开机画面/开机音乐 群组功能/地址簿导入导出LDAP

　　网络地址本

　　支持第三方集成开发API接口

　　支持遥控器红外控制信号

　　转发

　　数字字幕

　　活动字幕、区域自动调整、自适应实景编辑 支持字幕滚动方式设置、会场名显示和位置移动 背景透明度/颜色/字体可调、64种颜色可选遥控器中文输入 支持外接字幕机 支持T.140短消息

　　维护管理

　　维护方式

　　终端网管：支持SNMP协议

　　WEB管理：内置Web Server、图形化的维护诊断 SMC集中网络管理

　　命令行：支持telnet/SSH、提供用户级和管理级登录帐号

　　遥控器操控：图形化界面、方便易用的遥控器操控 无线触控屏操控(可选)

　　维护功能

　　内置环回功能：本机自环、远端环回

　　内置测试信号：测试音、标准测试彩条

　　软件升级：支持本地升级、远程升级

　　IP 网络诊断：PING、丢包、延迟、抖动检测/防火墙端口

　　检测

　　音量输入指示

　　网络丢包状态指示

　　支持事件日志记录

　　支持配置导入导出

　　出厂设置恢复

　　支持通话记录导出

　　支持自动待机休眠

　　物理特性

　　尺寸

　　终端尺寸：422mm×225mm×60.5mm

　　包装尺寸：485mm×278mm×178mm

　　净 重：4kg

　　毛 重：7kg

　　电气特性

　　工作电压：100V ～ 240V AC

　　工作频率：50Hz-60Hz

　　大功耗：小于100W

　　环境要求

　　温度：0℃～40℃ (工作状态) -40℃～85℃ (非工作状态)

　　相对湿度：10%～80% (工作状态) 0%～95% (非工作状态)

　　周围噪音：小于46dBA SPL

　　小照度：7lux

　　推荐照度：大于300lux

　　型号差异化规格

　　ViewPoint 9039S 大1280*720的辅流分辨率，720p 30fp双流

　　ViewPoint 9039S-M 大1920*1080的辅流分辨率，1080p 30fps双流，内置MCU

　　备注：ViewPoint 9039S产品因产品规格不同，区分为不同的子型号
